电抗器和电容器是什么?有什么作用

发表时间:2023-03-09浏览次数:

  电力电容器在回路中串联电抗,不仅可以有效降低电容组所承受的涌流倍数和涌流频率,还可以有效抑制高次谐波限制合闸涌流。一定程度上可以延长电容器的实际使用寿命,有效避免谐波对电容的损耗,避免放大谐波并防止谐振的发生。

  电抗器与电容器的区别:

  一、功能不同:

  1、电抗器:轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压;改善长输电线路上的电压分布;使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动同时也减轻了线路上的功率损失等等。

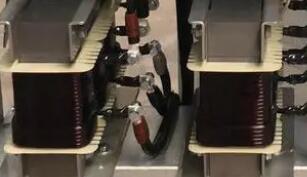

电抗器

  2、电容器:在直流电路中,电容器是相当于断路的。电容器是一种能够储藏电荷的元件,也是最常用的电子元件之一。


电容器

  二、类别不同

  1、电抗器:按用途:按具体用途细分,例如:限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器等等。

  2、电容器:按电解质分类:有机介质电容器、无机介质电容器、电解电容器、电热电容器和空气介质电容器等;按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

  电抗器与电力电容器的匹配问题

  电抗器与电容器除了要相数匹配外,还需要注意以下几点:

  1. 工作电压与电抗率匹配,电抗器电抗率的不同会直接影响电力电容额定电压的选择。如:14%电抗率搭配525V额定电压电容,7%电抗率搭配480V额定电压电容。

  2. 电抗器容量等于配套电容器容量乘以电抗率,这个关系也需要搞明白。

  变电站电容器和电抗器的作用:

  1.变电站的电容器的作用是补偿系统无功功率的。

  2.变电站的高压电抗器可分为串联电抗器、并联电抗器。

  3.电抗器的作用: 削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

  在无功补偿装置中,电容和电抗合用的作用:

  1、起到限流作用,保护电容器。

  2、滤除电网中涌流,3、5、7等谐波,电抗率不同,滤除谐波也不相同。
