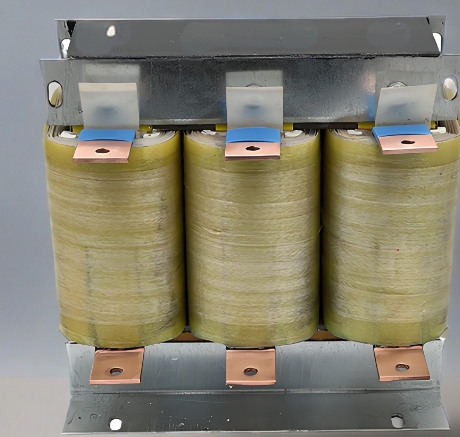

干式铁芯电抗器

　　干式铁芯电抗器凭借其独特的结构和优势，在电力系统和工业领域发挥着重要的作用。通过了解其工作原理、结构与特点、应用与优势以及维护与保养等方面的知识，可以更好地理解和使用这种设备，为电力系统的稳定运行提供有力的保障。

　　一、定义与分类

　　干式铁芯电抗器，是一种采用干式结构(即无油浸或气体绝缘)和铁芯设计的电抗器。它主要用于调整电力系统中的电压、电流和功率因数，以及限制短路电流和消耗过剩功率。根据用途的不同，干式铁芯电抗器可以分为多种类型，如启动电抗器、限流电抗器、滤波电抗器等。

　　二、工作原理

　　干式铁芯电抗器的工作原理主要基于电磁感应原理。当交流电通过电抗器的绕组时，会在绕组周围产生一个磁场。这个磁场与绕组中的电流相互作用，产生一个反向的电动势，从而限制电流的流动。同时，由于铁芯的存在，磁场会在铁芯中感应出磁滞损耗和涡流损耗，这些损耗会转化为热能并散发出去。

　　三、结构与特点

　　1、结构：干式铁芯电抗器主要由铁芯、绕组、支撑结构和绝缘材料等组成。铁芯通常采用优质冷轧硅钢片制成，以减少磁滞损耗和涡流损耗。绕组则由绝缘导线绕制而成，与铁芯紧密配合。支撑结构用于固定和支撑铁芯和绕组，确保电抗器的稳定性和可靠性。绝缘材料则用于保证电抗器的电气绝缘性能。

　　2、特点：

• 　　损耗低：由于采用优质硅钢片和优化设计的绕组结构，干式铁芯电抗器的磁滞损耗和涡流损耗较低，因此能效较高。

• 　　噪音小：通过优化铁芯和绕组的设计，可以降低电抗器的运行噪音，提高设备的舒适性。

• 　　热稳定性好：干式铁芯电抗器采用干式结构，无需油浸或气体绝缘，因此具有较好的热稳定性和防火性能。

• 　　维护简单：由于无需进行油浸或气体绝缘的维护，干式铁芯电抗器的维护成本较低，且维护周期较长。

　　四、应用与优势

　　1、应用：干式铁芯电抗器广泛应用于电力系统、工业、交通等领域。在电力系统中，它主要用于调整电压、限制短路电流、提高功率因数等;在工业领域，它则用于保护电机、变频器等设备免受谐波干扰和短路电流的冲击;在交通领域，它则用于保障电力牵引系统的稳定运行。

　　2、优势：

• 　　提高电能质量：通过调整电力系统的电压和功率因数，干式铁芯电抗器可以提高电能的稳定性和质量，减少电压波动和电能损耗。

• 　　保护设备安全：在短路故障发生时，干式铁芯电抗器能够迅速限制短路电流的大小，保护电力设备免受短路电流的冲击和损坏。

• 　　减少谐波干扰：干式铁芯电抗器能够有效地滤除电力系统中的谐波成分，减少谐波对电力设备和通信系统的干扰和影响。
