了解大电容内部，拆了更直观，下文来源公众号面包板社区，作者丸子。

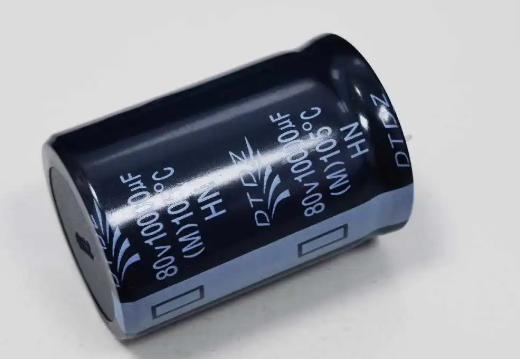

　　拆解的电容是DTDZ柏林大通电子的铝电解电容器。我们来看一下这颗大电解电容。

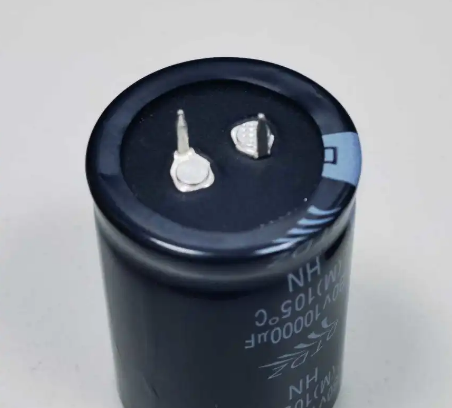

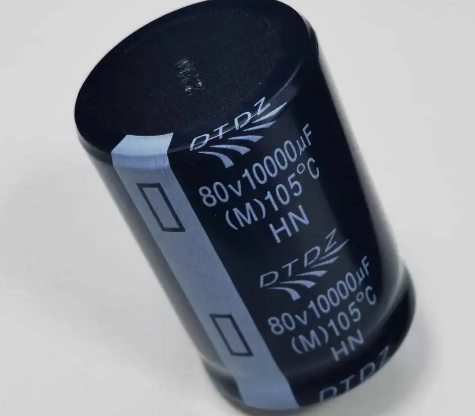

　　这块电容的负极有白色标识。其余地方有适应的DTDZ标志，下方有参数80V10000uF，M级105°C最大工作温度。

　　在它的下方是它的引角，因为电容比较大，所以引脚采用了铆钉式的，由于脚钉非常像牛角，很多人也称这种大电影叫做牛角电容。

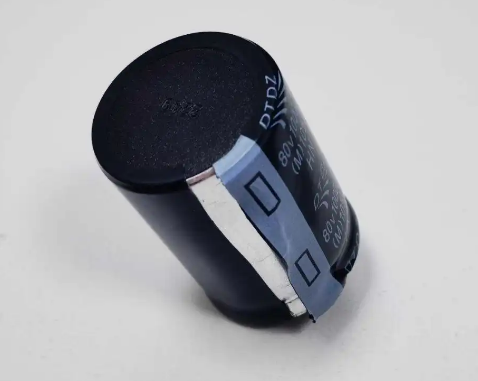

　　在它的顶部印有2249，标识的是生产日期，他的生产日期应该是2022年第49周。紧接着我们沿着侧面的热缩管线，用刻刀将它割开，露出了里面的铝制壳体。

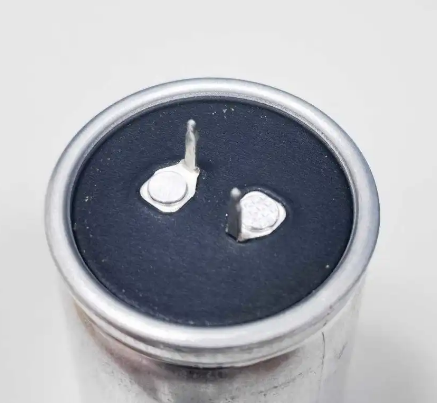

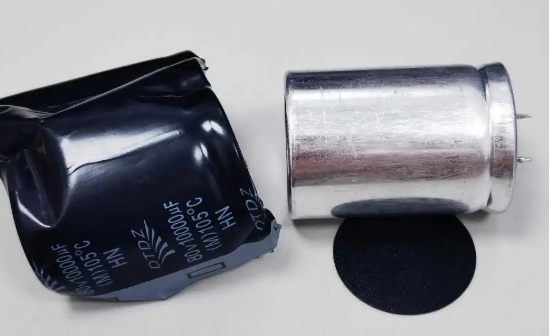

　　我们将塑料外膜和顶部的塑料垫片拿掉。可以看到整体为密闭铝壳材质。

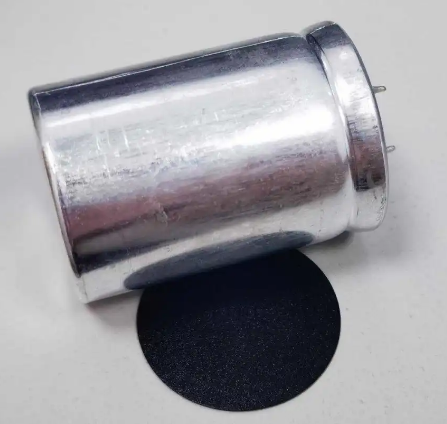

　　下图可以看到他一共有这三个部分组成。铝制的电容壳体本身，外部包裹的塑料外皮，以及顶部上方的塑料质感的上盖。

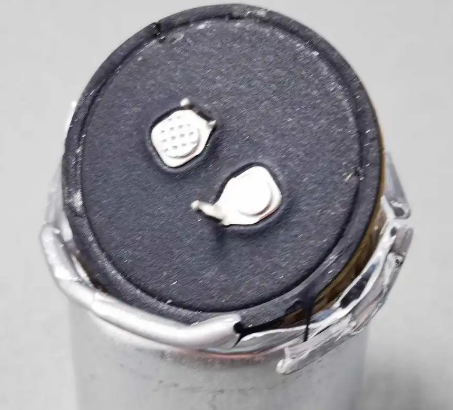

　　能看底部的牛角，牛角采用铆柱铆在底板上。其一圈钢质外壳侧面部分有凹陷的紧固槽。

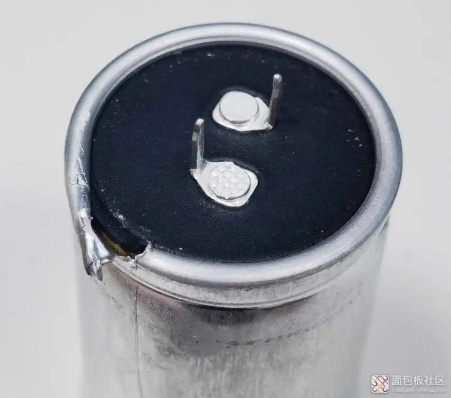

　　我们沿着底部以外壳剪开一个豁口，并且沿着底壳的一圈儿铝制金属将其剪开。

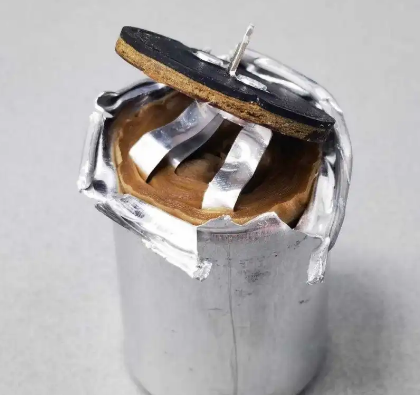

　　剪开铝制壳体之后，我就可以拿下底板了。们可以看到从电容的内芯中看到有四根引线，影像输出的引脚电极。

　　我从底壳顶上头可以看到，铆钉上面采用了点焊，焊接焊点牢固可靠。

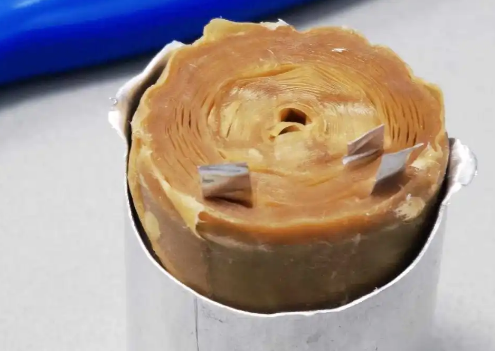

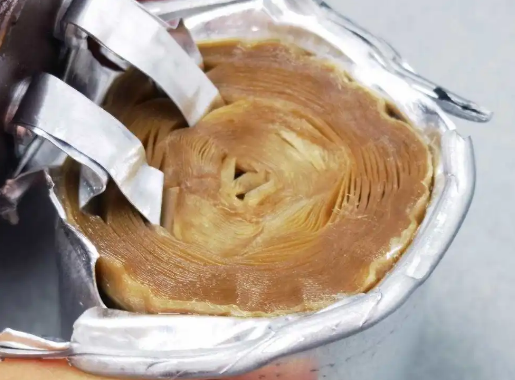

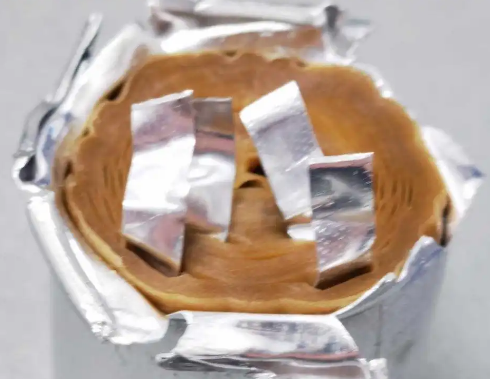

　　四根极片伸到了层层卷绕的浸满电解液的纸卷。这个设计让我想到了最新的锂电池的无极而设计。通过增大电极的接触面积，可以增大它的电流通过能力。

　　我们剪下底盖，只剩下铝壳，纸卷以及极耳。可以看到吉尔的上面有非常密集的焊接痕迹。

　　我们使劲可以将内部的直卷从铝壳中拽出。在他的纸层之间可以看到湿润的电解液。

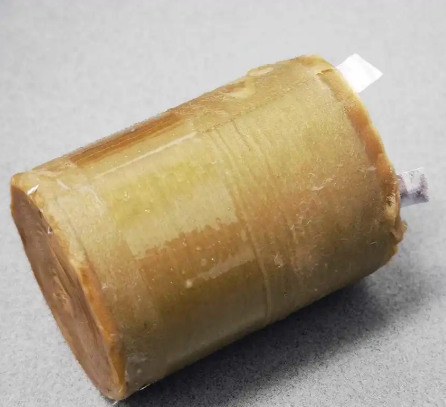

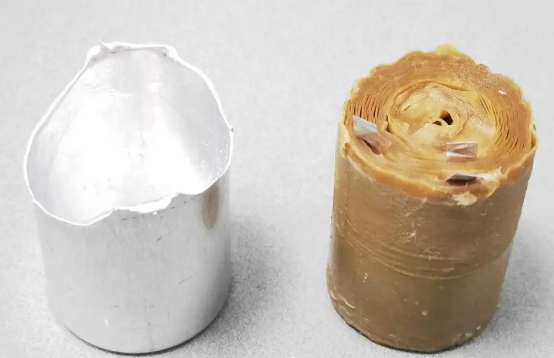

　　下图是从铝壳中拽出的样子。电容内部就是这个样子的。

　　我们看下方的示意图，就可以很清楚的了解到上图的构造是什么样的一个原理。通过两层电极相互平行放置并绝缘。在他们之间就会产生电容，然后为了增大接触面积，将长长的只在卷绕包装而成电容。

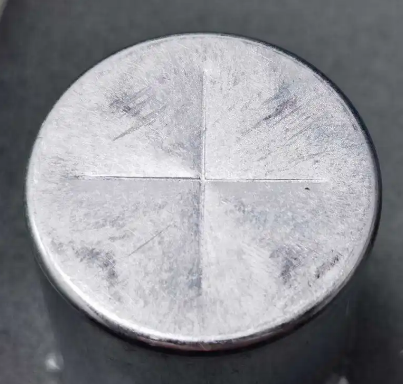

　　我们可以看到在铝制外壳的顶部有刻画的十字形痕迹。在铝电解电容中，它的外壳封装上必须有这样的泄保护槽。在电容内部发生过压等情况，造成内部压力增大时，可以通过这些划痕来泄压，防止压力过大。爆炸造成更大的安全隐患。

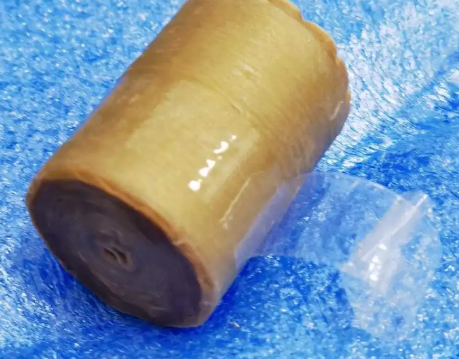

　　内部卷绕的纸卷上缠有胶带固定。

　　我们沿着胶带的边缘轻轻的剪开。

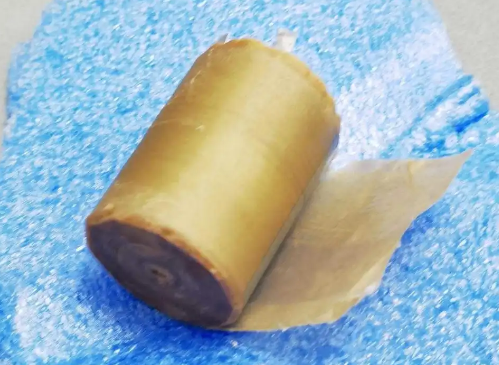

　　然后就可以沿着直卷的初始位置将它拆解开。

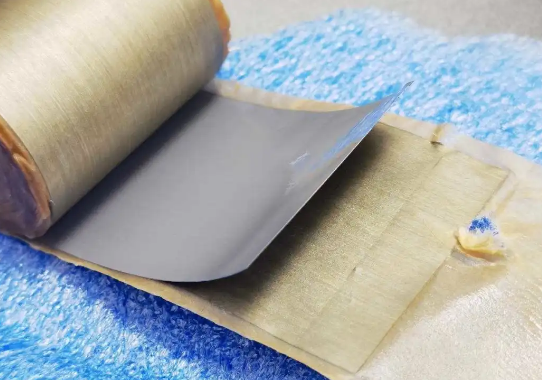

　　我们可以看到在拆解开后一层的铝电极在外面暴露。另外一层被绝缘值所包裹，近视电解液后两者紧密的贴合。

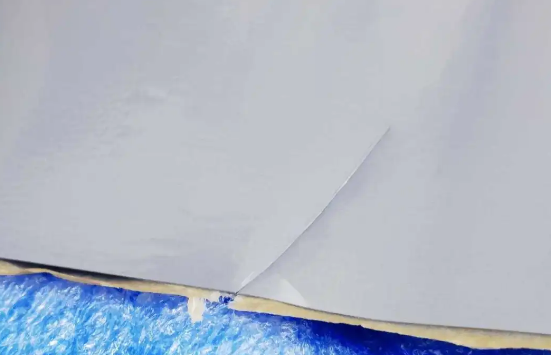

　　在拆解时对铝箔上造成了一定的划痕，可以看到非常的明显。

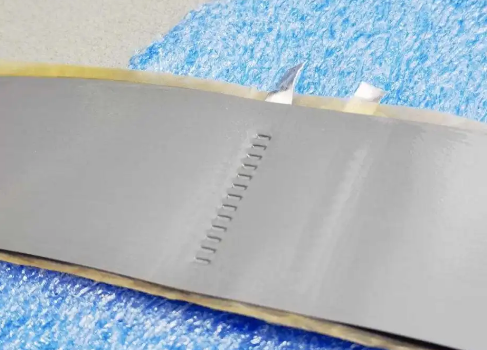

　　拆解到安装有极耳的位置时可以看到一排密密麻麻的钉花。

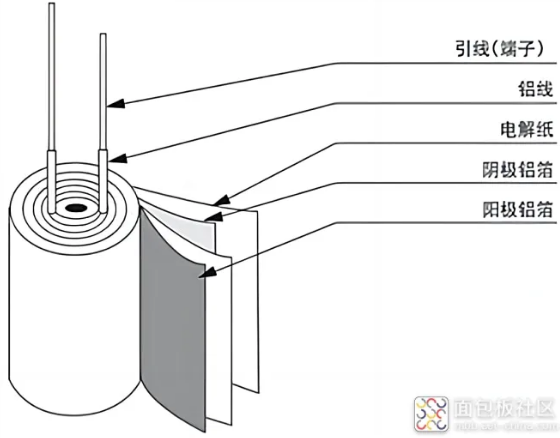

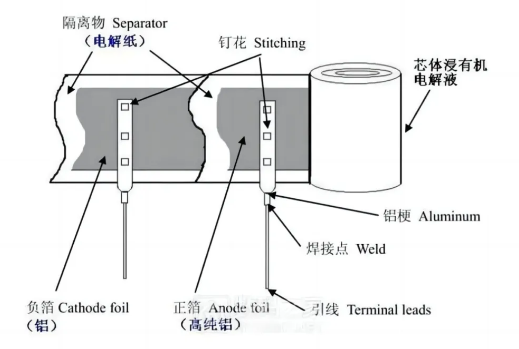

　　如下图所示，即为上图铝电解电容的内部层叠结构示意图。

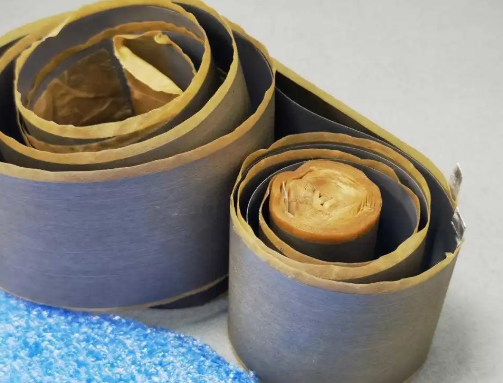

　　当我们将它完全敞开，可以发现绿带是非常非常的长。只有这样才能获得非常大容量的电容。

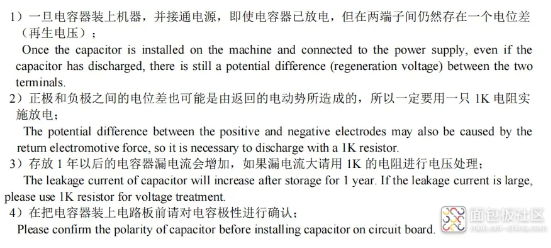

　　到这里拆解基本就完成了，但这还没有结束。我查阅了他的规格书。在规格书中十分全面而又细致的阐述了他的参数型号，适用场景，以及储存，存放，运输中所要注意的安全事项，乃至在使用前，使用后对它进行的性能测试都有涉及。

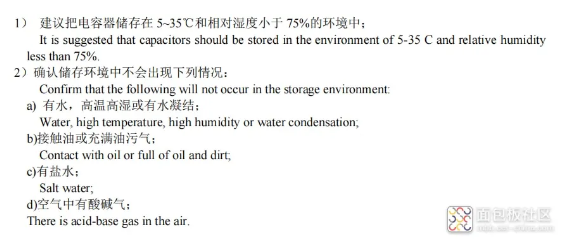

　　下图所示是对电脑的储存环境所涉及的要求。

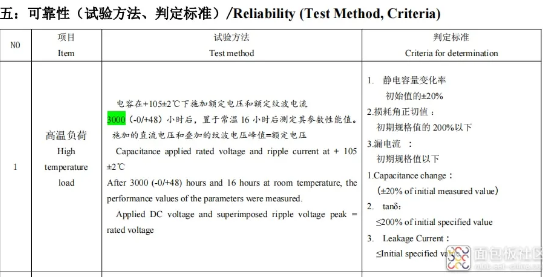

　　而下方则是对电容参数性能达标，主要做的各种测试。

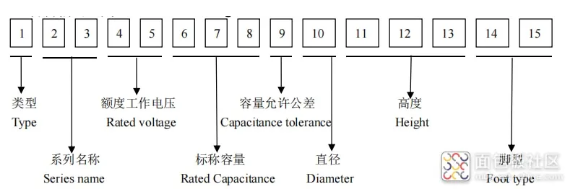

　　下面是电容的命名规格。

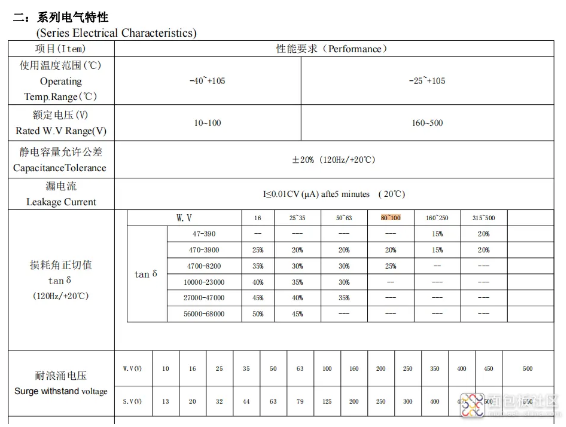

　　下图是电容的电气特性，对电容的损耗，正切值以及各种参数做了详细的阐述和定义解释。

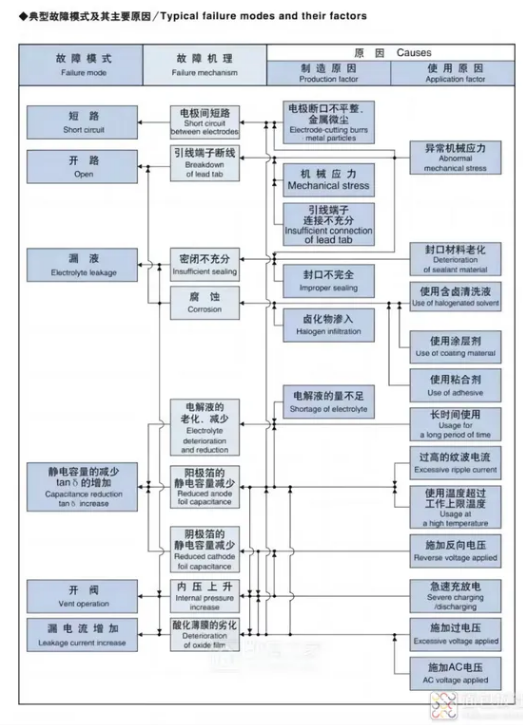

　　最后面这一幅图呢涉及到了电容的故障失效分析。对我们实际电路中的应用十分的关键，它的分析十分的全面而又细致，并且富有逻辑。我认为我们应该注意到参数手册里面的这一点。
