10kv高压电容补偿柜(简称“高压电补偿柜”或“高压电容柜”)直接应用于机械制造、冶金、采矿、建材、石化、给排水等行业需要无功补偿的场所，能够提高功率因数、改善供电质量，调整电压、降低网络损耗的容性无功功率补偿装置。
10kv高压电容补偿柜使用环境：
无功功率补偿柜的使用环境应满足下列要求：
1、户内使用，通风良好。
2、户内安装，海拔高度不超过1000m，无剧烈机械振动、无有害气体和灰尘、无导电性及爆炸性尘埃。
3、长期过电压(24小时不超过4小时)不超过1.1Un,长期过电流(包括谐波)不超过1.35Un。
4、环境温度：周围空气温度不高于+40℃，电容投入时空气温度的下限为-40℃。
5、大气条件：相对湿度在+40℃时不超过50%，在较低温度时允许有较高相对湿度，并考虑到由于温度变化而可能产生凝露。
6、安装倾斜度不超过5°。
7、安装地点无雨雪侵袭，无严重霉菌存在，无腐蚀性气体存在。
8、电网中谐波含量符合国标。
若用户现场不能满足上述《使用环境》的要求，可和我公司联系，以便进行特殊。
10kv高压电容补偿柜适用标准
GB3983.2 高压并联电容器
SD205 高压并联电容器技术条件 GB50227 并联电容器装置设计技术规范
DL462 高压并联电容器用串联电抗器订货技术条件
JB5316 串联电抗器
GB11032 交流无间隙氧化锌避雷器
DL442 高压并联电容器单台保护熔断器的订货条件
GB11025 并联电容器用内熔丝和内部过压力隔离器 GB5583 互感器局部放电测量
GB/T13540 高压开关设备地震性能试验 GB507 绝缘油介电强度测定法 GB1207 电压互感器
GB3804-90 3-63V 交流高压负荷开关
10kv高压电容补偿柜使用环境条件
1) 安装地点：户内/户外。
2) 海拨高度：1500m 及以下(高海拔或特殊地区根据要求订制)
3) 使用环境气温:-25℃～+45℃，月平均相对湿度：90%(25℃时)
4)耐地震能力：地面水平加速度 0.2g,垂直加速度 0.1g。按标准试验， 安全系数≥1.67。
5)装置适用条件超过上述要求，另行设计
10kv高压电容补偿柜电气要求
1) 主要技术参数：系统额定电压：6kV(10kV)，电压：7.2kV(12kV)，额定频率 50HZ，短路电流：31.5kA 有效值。
2) 电气距离：①10kV 设备带电部分相间小净距：0.125m，②6kV 设备带电部分与相邻接地体小净距：0.100m
10kv高压电容补偿柜结构要求

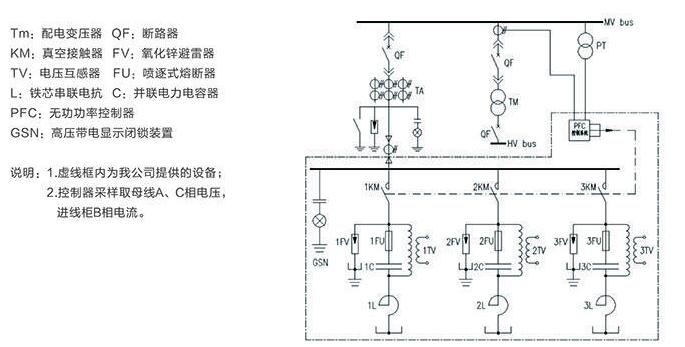

1)装置为柜式，柜内包括：真空接触器(电容器真空投切开关，永磁接触器)、并联电容器、熔断器、电抗器(阻尼电阻)、放电线圈、氧化锌避雷器、指示仪表、继电保护、支柱绝缘子、母线、 引线、钢构架、高压电缆头、二次电缆接线端子室及柜门、多柜门电气与机械连 锁闭锁装置等组件。柜内各元件的安全净距符合《3～110KV 高压配电装置设计 规范》GB50060-92 之要求。柜内各元件的固定、连接按规定执行.
2)柜与柜之间“五防”功能采用电磁锁闭锁。柜门采用全机械闭锁装置或机械与电气双重闭锁装置。(或按招标方设计要求由我方实施)。
10kv高压电容补偿柜主要功能
1)自动补偿负荷无功功率，提高负荷功率因数
2)降低网损，
3)抑制系统谐波或根据用户要求治理谐波
4)减少无功电流，节省变压器增容费
10kv高压电容补偿柜技术性能
1)电压无功综合控制
a、实现电压优先:按电压质量要求自动投切补偿柜，电压定值时，逐步 切除电容器组，直至电压合格为止:电压定值时，在不过补条件下逐步 投电容器组:在投电容器前先探询投后是否电压限，再决定是否投电容，以 免频繁动作。使母线电压始终处于规定范围。
b、无功自动补偿:根据电压优先原则，依系统实际所需无功量自动投切电容 补偿柜组，无功欠补逐步投电容器组，(根据对无功功率的测定);无功过补逐步 切电容器组。使系统始终处于不过压、少过补、欠补,无功损耗小状态。
2)运行记录和电压检测仪功能(选配功能)
可自动或随时调出内存，查看或打印电压值及出现时间，补偿柜投切次数等
当月和上月的统计报表。
3)综保功能
a、每组装置有开关保护：过压、失压、过流、短路和零序继电保护，还有
熔断器过流保护、氧化锌避雷器过压保护、接地保护、速断保护等。
b、防误动作:自动发出各动作控制指令之前，首先探询动作后可能出现的所
有超限定值，减少动作次数.
c、异常报警闭锁：当出现电容器控制回路继保动作、拒动和控制器失电等故障时发出声光报警，显示故障部位和闭锁出口;
d、自动手动隔离:需手动退出任一补偿柜组自投状态时，控制器自动闭锁退 出控制。
4)过负荷能力
a、成套装置能在 1.1 倍额定电压下长期运行，在 1.15 倍额定电压下每 24h 中运行 30min,在 1.2 倍额定电压下每月中运行 2 次每次 5min,在 1.3 倍额定电压 下每月中运行 2 次每次 1min。
b、成套装置能在有效值为 1.3 倍额定电流下连续运行。
10kv高压电容补偿柜常规故障及处理
1、补偿装置常见异常情况和故障
1)电容器遇下列情况之一，应立即断开电容器开关。
a.电容器爆炸 b.电容器接头严重过热或温度超限值 c.电容器喷油或起火 d.电容器套管破裂并伴随闪络放电 e.电容器外壳明显膨胀或有油质流出 f.电容器三相电流不平衡超过 5%以上 g.电容器或串联电抗器内部有异常声响
2)电容器开关跳闸后，不允许强行试送，应首先根据保护动作情况进行判断; 仔细检查电容器有无熔丝熔断、鼓肚、过热、爆裂或套管放电痕迹，电容器无明 显故障，还应对配套设备进行检查，查明原因并排除故障后，方可再行投入，原 因不明时，电容器应经试验后才能投入。
3)补偿装置电压过高。电容器在正常运行中，由于电网负载的变化电网电压 也会产生或高或低的变化。当电网电压低于规定的值时应投入电容器组，以补偿 无功不足，当电压超过电容器额定电压 1.1 倍时应将电容器组退出运行。另外电 容器操作过程中也可能引起操作过电压，此时如过电压信号报警，应将电容器拉 开，查明原因并处理后方可继续使用。
4)补偿过电流。电容器运行中，应维持在额定电流下工作，但由于运行电压
的升高和电流电压波形的畸变，会引起电容器的电流过大，当电流增大到额定电
流的 1.3 倍时，应将电容器退出运行。
2、运行中的并联电容器经常发生的异常现象和故障
1)渗漏油。由于搬运方法不当，或提拿绝缘套管致使其法兰焊接处产生裂缝，
接线时，因拧螺丝用力过大造成绝缘管套焊接处损伤，以及产品制造过程中存在
的一些缺陷，均可造成电容出现渗、漏油等现象。同时，由于电容器投入运行后，
温度变化剧烈，内部压力增加则会使渗搂油现象更加严重。另外，由于长时间运 行后，可能造成电容器外壳漆层剥落，铁皮锈蚀，也是造成运行中电容器渗、漏 油的一个原因。电容器渗、漏油的后果是使浸渍剂减少，元件上部容易受潮并击 穿而使电容器损坏。因此，必须及时进行处理。
2)外壳膨胀。由于电容器内部介质在电压作用下发生游离，使介质分解而析
出气体，或者由于部分元件击穿，电极对外壳放电等原因均会使介质析出气体。 在密封的外壳中这些气体将引起压力的增加，因而将引起外壳膨胀。所以，电容 器外壳膨胀，是电容器发生故障或故障前的征兆。在运行过程中，若发现电容器 外壳膨胀应及时采取措施，膨胀严重者应立即停止使用，以免事故扩大。
