矿热炉低压补偿专用电容器（自主研发）

　　矿热炉低压补偿专用电容器( 自主研发设计)

　　1、结构

　　采用内部通风冷却原理，外壳底部、两侧有进气孔，顶部接线盒设有出气孔，形成空气对流，起到良好的散热效果。

　　2、专用电容器内风冷示意图

　　电容元件采用小容量结构，耐热塑料外壳环氧树脂封装，单个元件额定电流≤6A。当元件直径不变时，缩短元件长度是减少容量的最佳方法，大大的减少喷金层的电流密度，减少发热损耗。

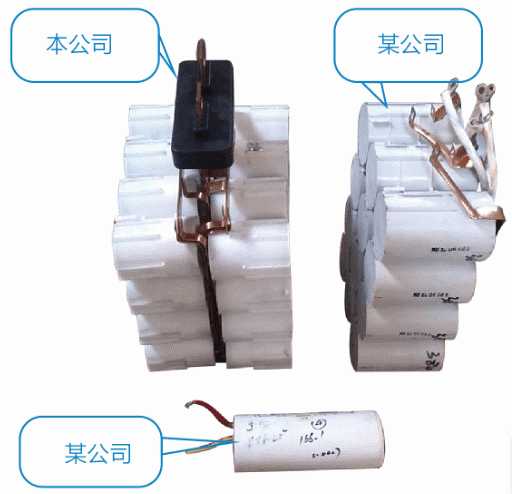

　　电容元件对比图

　　每个元件都装有保护元件，集温度、过电流、过电压保护一体的高性能保护元件，提高了电容器安全运行的可靠性能。

　　1、电容电子保护元件

　　改进引线焊接工艺，由传统的锡焊改为超声波焊接，大大的降低了接触电阻,减少了接触发热量。

　　2、性能：纯干式内风冷电容器，具有抗爆、阻燃、发热量小等特点。除了正常安全标准外，还有介质损耗小的特点，额定运行状态: TGφ≤0.5%; 55C环境温度下，温升≤10C。
